2 parçalı ve 3 parçalı paslanmaz küresel vana arasındaki farklar, endüstriyel tesislerde doğru vana seçimi yapılırken dikkat edilmesi gereken önemli konulardan biridir. Her iki vana tipi de akışkanların güvenilir şekilde açılıp kapatılması için kullanılsa da gövde yapısı, bakım kolaylığı, servis süresi, ilk yatırım maliyeti ve kullanım alanları açısından farklı özelliklere sahiptir. Bu nedenle paslanmaz küresel vana seçiminde yalnızca vana çapı ve basınç değeri değil, tesisin çalışma koşulları ve bakım gereksinimleri de birlikte değerlendirilmelidir.
Paslanmaz küresel vanalar; endüstriyel tesislerde sıvı, gaz, hava ve çeşitli proses akışkanlarının kontrolünde yaygın olarak kullanılır. Ancak bir paslanmaz küresel vana satın alırken yalnızca çap, basınç veya malzeme bilgisine bakmak doğru ürünü seçmek için yeterli değildir.
Vananın 2 parçalı veya 3 parçalı olması, özellikle bakım kolaylığı, servis süresi, montaj ve işletme maliyeti açısından önemli bir seçim kriteridir.
Peki, 2 parçalı ve 3 parçalı paslanmaz küresel vana arasındaki fark nedir? Hangi uygulamalarda 2 parçalı vana, hangi uygulamalarda 3 parçalı vana tercih edilmelidir?
Bu yazıda 2 parçalı ve 3 parçalı paslanmaz küresel vana modellerini; teknik yapı, bakım, maliyet, kullanım alanları ve seçim kriterleri açısından karşılaştıracağız.

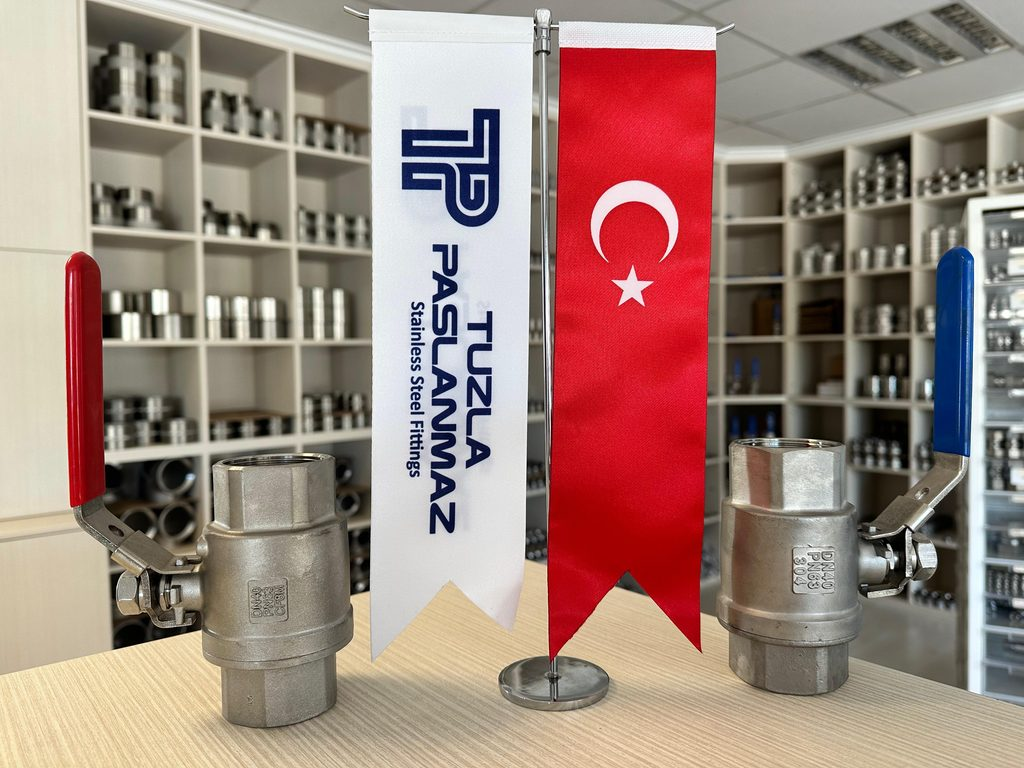

2 parçalı ve 3 parçalı paslanmaz küresel vana
Paslanmaz Küresel Vana Nedir?
Küresel vana, içerisinde dönen bir küre bulunan ve akışkanın geçişini açıp kapatmak için kullanılan bir vana türüdür. Küre üzerindeki geçiş deliği akış yönüyle hizalandığında vana açılır; küre yaklaşık 90 derece döndürüldüğünde akış kesilir.
Bu çalışma prensibi sayesinde küresel vanalar hızlı açma-kapama işlemleri için oldukça kullanışlıdır.
Paslanmaz çelik gövdeli küresel vanalar ise özellikle korozyon direncinin, mekanik dayanımın ve hijyenik yüzey özelliklerinin önemli olduğu uygulamalarda tercih edilebilir.
Bununla birlikte doğru vana seçiminde yalnızca “paslanmaz çelik” ifadesi yeterli değildir. Akışkan türü, çalışma basıncı, sıcaklık, bağlantı tipi, vana çapı, sızdırmazlık elemanları ve gövde malzemesi birlikte değerlendirilmelidir.
Endüstriyel uygulamalarda küresel vanaların tasarım ve performans gereklilikleri için API 608 ve ISO 17292 gibi standartlar da ilgili uygulamaya göre referans alınabilir.
2 Parçalı Paslanmaz Küresel Vana Nedir?
2 parçalı paslanmaz küresel vana, temel olarak iki ana gövde parçasından oluşan küresel vana tasarımıdır.
Vananın küresi, mil ve sızdırmazlık elemanları gövde içerisinde bulunur. İki parçalı yapı, üretim açısından yaygın ve pratik bir tasarım sunar.
Bu tip vanalar özellikle standart açma-kapama işlemlerinin gerçekleştirildiği ve vananın sık sık sökülerek bakıma alınmasının gerekmediği tesisatlarda kullanılabilir.
2 parçalı paslanmaz küresel vanaların öne çıkan özellikleri arasında:
Kompakt yapı,
Yaygın kullanım,
Genel endüstriyel uygulamalara uygunluk,
Görece düşük ilk yatırım maliyeti,
Farklı bağlantı seçenekleri
sayılabilir.
Ancak bir 2 parçalı vananın uygunluğu yalnızca gövde yapısına göre belirlenmemelidir. Basınç, sıcaklık, akışkan ve sızdırmazlık malzemeleri mutlaka kontrol edilmelidir.
3 Parçalı Paslanmaz Küresel Vana Nedir?
3 parçalı paslanmaz küresel vana, bir orta gövde ve iki uç bağlantı parçasından oluşan modüler bir tasarıma sahiptir.
Bu tasarımın en önemli özelliği, uygun vana konstrüksiyonlarında orta gövdenin iki uç bağlantı arasında sökülebilmesidir.
Bu nedenle 3 parçalı vanalar, bakım ve servis erişiminin önemli olduğu uygulamalarda tercih edilebilir.
Örneğin vana içerisinde bulunan sızdırmazlık elemanlarının veya diğer iç bileşenlerin kontrol edilmesi gerektiğinde, 3 parçalı tasarım bakım işlemlerini kolaylaştırabilir.
Bu özellik özellikle düzenli bakım yapılan, üretim duruşlarının maliyetli olduğu veya vana bileşenlerine erişimin önemli olduğu proseslerde dikkate alınmalıdır.
2 Parçalı ve 3 Parçalı Paslanmaz Küresel Vana Arasındaki Farklar
İki vana tipi de temel olarak aynı prensiple çalışır. Ancak gövde konstrüksiyonu ve servis yaklaşımı bakımından farklılık gösterir.
Özellik
2 Parçalı Paslanmaz Küresel Vana
3 Parçalı Paslanmaz Küresel Vana
Gövde yapısı
2 ana gövde parçası
2 uç parça + orta gövde
Bakım erişimi
Daha sınırlı olabilir
Daha kolay olabilir
İlk yatırım maliyeti
Genellikle daha düşük
Genellikle daha yüksek
Servis kolaylığı
Uygulamaya bağlı
Yüksek
Kompaktlık
Avantajlı
Tasarıma göre değişir
Genel açma-kapama
Uygun
Uygun
Sık bakım gerektiren sistemler
Uygulamaya bağlı
Daha avantajlı olabilir
Parça değişimi
Daha zahmetli olabilir
Daha pratik olabilir
Üretim duruşunun kritik olduğu uygulamalar
Uygulamaya bağlı
Servis kolaylığı nedeniyle değerlendirilebilir
Burada önemli bir nokta vardır: 3 parçalı vana her uygulamada 2 parçalı vanadan daha iyi değildir.
Doğru seçim; tesisin çalışma koşullarına, bakım prosedürlerine ve toplam işletme maliyetine göre yapılmalıdır.
2 Parçalı ve 3 Parçalı Vanalarda En Önemli Fark: Bakım
İki tasarım arasındaki en önemli farklardan biri bakım kolaylığıdır.
2 parçalı bir küresel vanada kapsamlı bir iç bakım veya parça değişimi gerektiğinde vananın tesisattan çıkarılması gerekebilir. Bunun ne kadar zor olduğu ise bağlantı tipine, montaj şekline ve tesisat tasarımına bağlıdır.
3 parçalı küresel vanalarda ise orta gövdenin ayrılabilmesi, uygun tasarım ve montaj koşullarında servis işlemlerini kolaylaştırabilir.
Bu durum özellikle üretim hattının durdurulmasının maliyetli olduğu tesislerde önem kazanır.
Örneğin bir vana için yalnızca ürün fiyatına bakıldığında 2 parçalı model daha ekonomik görünebilir. Ancak vananın bakımında hattın uzun süre devre dışı kalması gerekiyorsa işçilik ve üretim kaybı toplam maliyeti artırabilir.
Bu nedenle vana seçiminde satın alma maliyeti ile yaşam döngüsü maliyeti birbirinden ayrı değerlendirilmelidir.
2 Parçalı Paslanmaz Küresel Vana Hangi Uygulamalarda Kullanılır?
2 parçalı paslanmaz küresel vanalar, bakım ihtiyacının düşük olduğu veya vananın temel olarak açma-kapama amacıyla kullanıldığı çeşitli uygulamalarda değerlendirilebilir.
Bunlara örnek olarak:
Su tesisatları,
Basınçlı hava sistemleri,
Genel endüstriyel tesisatlar,
Yardımcı tesisat hatları,
Çeşitli proses hatları,
Genel amaçlı akışkan kontrol uygulamaları
verilebilir.
Burada vana seçimi yapılırken ürünün teknik özelliklerinin sistem gereksinimleriyle eşleşmesi gerekir.
Örneğin yalnızca “DN50 paslanmaz küresel vana” talebi, teknik olarak yeterli bir ürün tanımı değildir. Çalışma basıncı, sıcaklık, akışkan, bağlantı tipi ve sızdırmazlık malzemesi gibi bilgilerin de belirlenmesi gerekir.
3 Parçalı Paslanmaz Küresel Vana Hangi Uygulamalarda Kullanılır?
3 parçalı paslanmaz küresel vanalar, bakım ve servis erişiminin önemli olduğu uygulamalarda öne çıkabilir.
Özellikle:
Proses tesisleri,
Kimya endüstrisi,
Gıda ve içecek tesisleri,
İlaç prosesleri,
Düzenli temizlik yapılan hatlar,
Sık bakım gerektiren sistemler,
Üretim duruşlarının maliyetli olduğu tesisler
için değerlendirilebilir.
Ancak burada da önemli bir ayrım yapılmalıdır.
Bir vananın 3 parçalı olması, tek başına onu gıda veya ilaç proseslerine uygun hale getirmez. Böyle uygulamalarda malzeme, yüzey kalitesi, sızdırmazlık elemanları, bağlantı standardı, temizlenebilirlik ve ilgili proses gereklilikleri ayrıca değerlendirilmelidir.
Paslanmaz Küresel Vana Seçiminde AISI 304 mü, AISI 316 mı?
Paslanmaz küresel vana seçiminde gövde tasarımının yanında paslanmaz çelik kalitesi de önemlidir.
AISI 304 ve AISI 316, endüstriyel uygulamalarda yaygın olarak karşılaşılan paslanmaz çelik sınıflarıdır. Ancak hangi malzemenin kullanılacağı yalnızca “daha dayanıklı” gibi genel bir değerlendirmeyle belirlenmemelidir.
Akışkanın kimyasal yapısı, sıcaklık, konsantrasyon, çevresel koşullar ve tesisin teknik şartnamesi birlikte değerlendirilmelidir.
Paslanmaz çelik malzemelerin belirli ürün formları için ASTM standartları da teknik referans olarak kullanılabilir. Örneğin ASTM A276, paslanmaz çelik çubuklar ve çeşitli şekiller için teknik kapsam tanımlar.
Bu nedenle müşteriden gelen “316 paslanmaz vana” talebinde dahi yalnızca gövde malzemesini değil, vananın diğer bileşenlerini ve uygulama şartlarını da kontrol etmek gerekir.
Tam Geçişli Paslanmaz Küresel Vana Nedir?
Vana seçiminde parça sayısının yanında geçiş çapı da önemlidir.
Tam geçişli küresel vanalarda vana içerisindeki akış yolu, uygun tasarımlarda boru hattının iç çapına daha yakın olacak şekilde oluşturulur. Azaltılmış geçişli tasarımlarda ise akış yolu daha küçük olabilir.
Bu fark, özellikle akış kapasitesi ve basınç kaybının önemli olduğu sistemlerde dikkate alınmalıdır.
ISO 17292 standardı da metal küresel vanalarda tam geçişli, azaltılmış geçişli ve çift azaltılmış geçişli gövde/yuva açıklıklarını kapsamına almaktadır.
Dolayısıyla teknik teklif hazırlanırken yalnızca:
“DN50 paslanmaz küresel vana”
demek yerine;
“DN50, çalışma basıncı X bar, çalışma sıcaklığı X °C, akışkan X, AISI 316, tam geçişli, dişli bağlantılı, manuel paslanmaz küresel vana”
gibi daha kapsamlı bir ürün tanımı oluşturmak çok daha sağlıklı olacaktır.
Küresel Vana Seçerken Hangi Teknik Bilgiler Sorulmalı?
Satış ekiplerinin doğru ürünü belirleyebilmesi için müşteriden belirli teknik bilgileri alması gerekir.
1. Akışkan Nedir?
Su, hava, gaz, yağ veya kimyasal bir akışkan olması malzeme ve sızdırmazlık seçimini etkileyebilir.
2. Çalışma Basıncı Nedir?
Vananın çalışma ve maksimum basınç değerleri belirlenmelidir.
3. Çalışma Sıcaklığı Nedir?
Sıcaklık, özellikle conta ve yatak malzemelerinin seçiminde önemlidir.
4. Vana Çapı Nedir?
DN ölçüsü belirlenmeli ve boru hattı ile uyumu kontrol edilmelidir.
5. Bağlantı Tipi Nedir?
Dişli, flanşlı, kaynaklı veya başka bir bağlantı tipine ihtiyaç olup olmadığı belirlenmelidir.
6. Vana Ne Sıklıkta Bakım Görecek?
Bu soru, 2 parçalı ve 3 parçalı tasarım arasında seçim yaparken özellikle değerlidir.
7. Üretim Duruşunun Maliyeti Nedir?
Vananın bakımında hattın durması önemli bir maliyet yaratıyorsa servis kolaylığı daha fazla önem kazanabilir.
2 Parçalı mı, 3 Parçalı mı? Doğru Vana Nasıl Seçilir?
Doğru vana seçiminde tek bir kriter üzerinden karar vermek yerine aşağıdaki yaklaşım kullanılabilir.
Standart açma-kapama uygulaması, düşük bakım ihtiyacı ve ilk yatırım maliyetinin önemli olması durumunda: 2 parçalı paslanmaz küresel vana değerlendirilebilir.
Bakım erişimi, temizlik, parça değişimi ve servis kolaylığının önemli olması durumunda: 3 parçalı paslanmaz küresel vana değerlendirilebilir.
Üretim hattında duruş maliyeti yüksekse: Vananın yalnızca satın alma fiyatı değil, bakım ve servis sürecindeki toplam maliyeti de hesaplanmalıdır.
Korozif veya özel proses akışkanı kullanılıyorsa: Gövde malzemesi, küre, mil ve sızdırmazlık elemanlarının akışkanla uyumluluğu ayrıca kontrol edilmelidir.
API 608, metal küresel vanalar için flanşlı, dişli ve kaynaklı bağlantı uçlarına yönelik bir standart olarak tanımlanırken, ISO 17292 de petrol, petrokimya, doğal gaz ve ilgili endüstrilerde metal küresel vanalara ilişkin gereklilikleri kapsar. Ancak herhangi bir standardın adı, tek başına belirli bir vananın belirli bir uygulama için uygun olduğunu göstermez; ürünün teknik dokümantasyonu ve proje şartnamesi birlikte incelenmelidir.
Satın Almadan Önce Kontrol Listesi
Paslanmaz küresel vana satın almadan önce şu bilgileri kontrol etmek, yanlış ürün seçme riskini azaltabilir:
Vana tipi belirlendi mi?
2 parçalı veya 3 parçalı yapı belirlendi mi?
Nominal çap belirlendi mi?
Çalışma basıncı belirlendi mi?
Çalışma sıcaklığı belirlendi mi?
Akışkan türü belirlendi mi?
Gövde malzemesi belirlendi mi?
Conta ve yatak malzemesi kontrol edildi mi?
Bağlantı tipi belirlendi mi?
Tam geçişli veya azaltılmış geçişli yapı belirlendi mi?
Manuel veya aktüatörlü kullanım kararlaştırıldı mı?
Bakım ve servis ihtiyacı değerlendirildi mi?
İlgili teknik standart veya müşteri şartnamesi kontrol edildi mi?
Sonuç: 2 Parçalı ve 3 Parçalı Paslanmaz Küresel Vana Arasındaki Fark
2 parçalı ve 3 parçalı paslanmaz küresel vana arasındaki temel fark, yalnızca gövdeyi oluşturan parça sayısı değildir.
Asıl fark; bakım erişimi, servis kolaylığı, montaj yaklaşımı ve işletme sürecindeki toplam maliyet üzerinde ortaya çıkar.
2 parçalı paslanmaz küresel vanalar, genel açma-kapama uygulamalarında ve bakım ihtiyacının düşük olduğu sistemlerde değerlendirilebilir. 3 parçalı paslanmaz küresel vanalar ise servis erişiminin ve bakım kolaylığının önemli olduğu uygulamalarda avantaj sağlayabilir.
Bu nedenle doğru seçim yapılırken yalnızca “2 parçalı daha ucuz” veya “3 parçalı daha kullanışlı” şeklinde değerlendirme yapmak yerine uygulamanın tamamına bakılmalıdır.
Akışkan, basınç, sıcaklık, çap, malzeme, bağlantı tipi, geçiş yapısı, bakım sıklığı ve üretim duruş maliyeti birlikte değerlendirildiğinde daha doğru bir vana seçimi yapılabilir.
Teknik Bilgi ve Ürün Seçimi İçin
Hangi paslanmaz küresel vana tipinin uygulamanıza uygun olduğundan emin değilseniz, teknik ekibinizle birlikte çalışma koşullarını değerlendirin.
Vana çapı, akışkan türü, çalışma basıncı, sıcaklık, bağlantı tipi ve bakım gereksinimlerini paylaşarak uygulamanız için uygun paslanmaz küresel vana seçenekleri hakkında teknik bilgi alabilirsiniz.
Doğru ürün seçimi yalnızca satın alma maliyetini değil, bakım ve işletme süreçlerini de doğrudan etkileyebilir.
