Socket Weld ve Dişli Fittings Arasındaki Farklar, endüstriyel borulama sistemlerinde doğru bağlantı elemanının seçilmesi açısından önemli bir konudur. Her iki fittings tipi de farklı borulama uygulamalarında yaygın olarak kullanılır; ancak bağlantı yöntemi, montaj şekli, sökülebilirlik, sızdırmazlık ve kullanım alanları açısından önemli farklılıklara sahiptir. Bu nedenle Socket Weld veya dişli fittings seçimi yapılırken sistemin basıncı, sıcaklığı, boru çapı, akışkan özellikleri ve bakım ihtiyaçları birlikte değerlendirilmelidir.
Endüstriyel borulama sistemlerinde doğru fittings seçimi; bağlantının güvenilirliği, sızdırmazlığı, bakım kolaylığı ve sistemin çalışma koşulları açısından büyük önem taşır. Özellikle küçük çaplı ve basınçlı boru hatlarında Socket Weld fittings ile dişli fittings sık kullanılan iki bağlantı seçeneğidir.
Her iki fittings tipi de dirsek, tee, kaplin, redüksiyon ve benzeri farklı geometrilerde üretilebilir. Ancak boruya bağlanma şekilleri birbirinden oldukça farklıdır. Socket Weld bağlantıda boru fittings içerisindeki yuvaya yerleştirilir ve kaynakla sabitlenirken, dişli fittings boru veya bağlantı elemanındaki dişlerin birbirine vidalanmasıyla monte edilir.
ASME B16.11 standardı, dövme Socket-Welding ve Threaded fittings için boyutlar, toleranslar, malzeme, işaretleme ve ilgili rating gerekliliklerini kapsayan temel standartlardan biridir. Standardın güncel yayımlanmış versiyonlarından biri ASME B16.11-2021’dir.
Socket Weld Fittings Nedir?
Socket Weld fittings, borunun fittings üzerindeki özel bir yuvaya (socket) oturtulduğu ve daha sonra çevresinden kaynaklandığı bağlantı elemanlarıdır. Boru fittings içine belirli bir derinliğe kadar geçirilir ve uygun kaynak prosedürüyle kalıcı bir bağlantı oluşturulur.

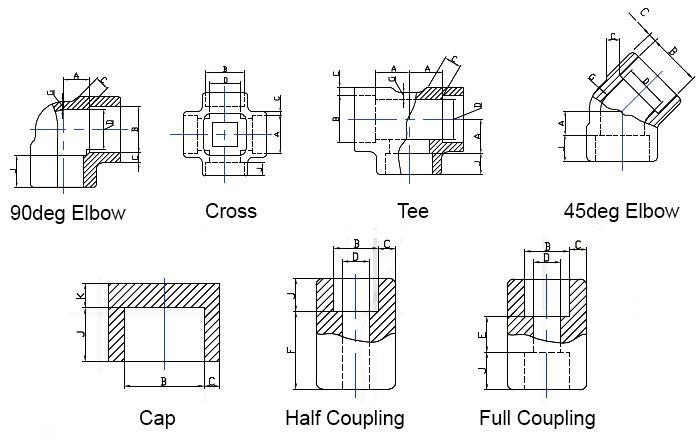

Socket Weld fittings arasında en sık karşılaşılan ürünler şunlardır:
Socket Weld 90° dirsek
Socket Weld 45° dirsek
Socket Weld tee
Socket Weld coupling
Half coupling
Reducer
Cap
Union
Bu fittingslerin farklı malzeme ve basınç sınıflarında üretimleri mümkündür. ASME B16.11 kapsamında Socket Weld uçlu dövme fittingsler için 3000, 6000 ve 9000 sınıfları; threaded fittingsler için ise 2000, 3000 ve 6000 sınıfları tanımlanmaktadır. Ancak gerçek çalışma basıncı yalnızca fittings üzerindeki sınıfa bakılarak belirlenmemeli; malzeme, sıcaklık, boru sistemi standardı ve üretici verileri birlikte değerlendirilmelidir.
Socket Weld Bağlantı Nasıl Yapılır?
Socket Weld bağlantıda boru, fittings içerisindeki socket bölümüne yerleştirilir. Daha sonra fittings ile borunun birleşim bölgesi kaynaklanır.
Bu yöntemde bağlantının kalitesi; yalnızca fittings kalitesine değil, aynı zamanda kaynak prosedürüne, kaynakçı yeterliliğine, yüzey hazırlığına, hizalamaya ve uygulanan kalite kontrol süreçlerine de bağlıdır.
Bu nedenle Socket Weld fittings, montaj açısından dişli fittingslere göre daha fazla ekipman ve uzmanlık gerektirebilir.
Socket Weld Fittings Avantajları
Socket Weld bağlantıların öne çıkan avantajları şunlardır:
Yüksek mekanik dayanım: Doğru şekilde gerçekleştirilen kaynaklı bağlantı, boru ile fittings arasında sağlam ve kalıcı bir birleşim oluşturur.
Kompakt tasarım: Özellikle küçük çaplı borulama sistemlerinde kompakt bir bağlantı çözümü sunar.
Sökülme riskinin düşük olması: Bağlantı kaynaklı olduğu için titreşim veya mekanik hareket nedeniyle vidalı bir bağlantının gevşemesi gibi bir durum söz konusu değildir.
Endüstriyel uygulamalara uygunluk: Proses tesisleri, enerji tesisleri, kimyasal tesisler ve çeşitli basınçlı boru sistemlerinde kullanılabilir.
Bununla birlikte Socket Weld bağlantının her uygulamada otomatik olarak dişli bağlantıdan daha iyi olduğu söylenemez. Uygulamanın basınç, sıcaklık, akışkan, bakım ve montaj koşulları birlikte değerlendirilmelidir.
Dişli Fittings Nedir?
Dişli fittings, boru veya başka bir bağlantı elemanının dişli kısmının fittings içerisindeki veya dışındaki dişle birleştirilmesi prensibiyle çalışan bağlantı elemanlarıdır.
Bu fittingslerde kaynak yerine mekanik, vidalı bir bağlantı kullanılır. Montaj sırasında uygun anahtar ve bağlantı/sızdırmazlık yöntemi kullanılarak fittings sıkılır.

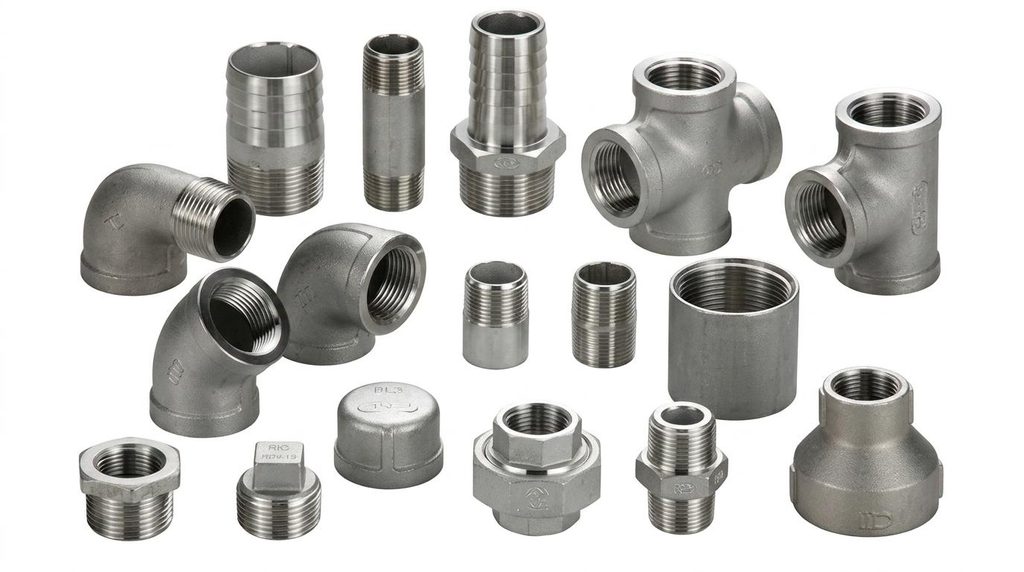

Dişli fittings çeşitleri arasında:
Dişli dirsek
Dişli tee
Dişli coupling
Full coupling
Half coupling
Dişli reducer
Dişli cap
Union
gibi ürünler bulunur.
Dişli fittingslerde kullanılan diş standardı uygulamaya göre değişebilir. Bu nedenle yalnızca fittings çapının aynı olması yeterli değildir. Diş tipi, ölçüsü, toleransı ve standardı mutlaka kontrol edilmelidir.
Dişli Fittings Nasıl Çalışır?
Dişli bağlantıda borunun veya bağlantı elemanının erkek dişi, fittingsin dişi içerisine vidalanır. Bağlantının sızdırmazlığı ise kullanılan diş geometrisi ve uygulamaya uygun sızdırmazlık yöntemiyle sağlanır.
Burada önemli noktalardan biri, her diş standardının birbiriyle uyumlu olmadığıdır. Örneğin NPT, BSPP ve BSPT gibi farklı diş sistemlerinin geometrileri ve kullanım esasları farklıdır. Bu nedenle fittings siparişi veya montajı sırasında bağlantının diş standardı açıkça belirtilmelidir.
Dişli Fittings Avantajları
Dişli fittingslerin en önemli avantajı kolay ve hızlı montaj imkânıdır.
Kaynak makinesi veya kaynak prosedürü gerektirmediği için özellikle sahada yapılacak küçük çaplı bağlantılarda pratik bir çözüm olabilir.
Ayrıca bağlantının sökülebilir olması bakım açısından önemli bir avantajdır. Fittings veya bağlı ekipmanın değiştirilmesi gerektiğinde kaynaklı bağlantının kesilmesine gerek kalmadan bağlantı sökülebilir.
Buna karşılık dişli bağlantılarda montaj kalitesi, dişlerin durumu ve uygun sızdırmazlık uygulaması kritik önem taşır. Yanlış diş seçimi veya hatalı montaj, kaçak riskini artırabilir.
socket weld ve dişli fittings arasındaki farklar
socket weld ve dişli fittings arasındaki farklar konusunu değerlendirirken en önemli farklılık bağlantının nasıl oluşturulduğudur. socket weld ve dişli fittings arasındaki farklar aşağıdaki gibidir.
Karşılaştırma
Socket Weld Fittings
Dişli Fittings
Bağlantı yöntemi
Kaynak
Vidalı/dişli
Montaj
Kaynak işlemi gerekir
Mekanik montaj
Sökülebilirlik
Zor
Kolay
Montaj hızı
Kaynak işlemi nedeniyle daha uzun olabilir
Genellikle daha hızlı
Uzmanlık
Kaynak uzmanlığı gerekir
Diş ve montaj bilgisi gerekir
Bakım
Değişim daha zahmetli olabilir
Sökme/değiştirme daha kolay
Titreşim
Uygun tasarım ve kaynakla dayanıklı olabilir
Uygulamaya bağlı olarak gevşeme dikkate alınmalıdır
Sızdırmazlık
Kaynak kalitesine bağlı
Diş ve sızdırmazlık uygulamasına bağlı
Kullanım
Birçok endüstriyel/proses uygulaması
Küçük çaplı ve sökülebilir bağlantılar dahil çeşitli uygulamalar
Standart
Örneğin ASME B16.11
Örneğin ASME B16.11 ve ilgili diş standardı
Buradaki değerlerin genel karşılaştırma niteliğinde olduğu unutulmamalıdır. Bir borulama sisteminde kullanılacak fittings seçimi, yalnızca bağlantı tipine göre yapılmamalıdır.
Socket Weld Fittings Ne Zaman Tercih Edilmelidir?
Socket Weld fittings seçimi özellikle kalıcı, sağlam ve kaynaklı bir bağlantının avantaj sağladığı uygulamalarda değerlendirilebilir.
Örneğin:
Proses borulama sistemleri
Enerji ve yardımcı tesisat sistemleri
Basınçlı endüstriyel hatlar
Kimyasal proses hatları
Titreşimin dikkate alınması gereken uygulamalar
Kompakt boru bağlantılarının tercih edildiği sistemler
Burada kritik nokta, “yüksek basınç varsa mutlaka Socket Weld kullanılmalıdır” şeklinde genelleme yapmamaktır. Boru hattının tasarım standardı, çalışma basıncı, sıcaklığı, malzeme sınıfı ve ilgili mühendislik hesapları birlikte değerlendirilmelidir.
Özellikle basınçlı proses borulamalarında ASME B31.3 gibi sistem standartları da tasarımın önemli bir parçasıdır. ASME’nin güncel kod kataloğunda B31.3, Process Piping standardı olarak yer almaktadır.
Dişli Fittings Ne Zaman Tercih Edilmelidir?
Dişli fittingsler özellikle kolay montaj ve gerektiğinde sökülebilir bağlantı avantajının önemli olduğu uygulamalarda tercih edilebilir.
Örneğin:
Küçük çaplı boru hatları
Bakım gerektiren tesisatlar
Sahada kaynak yapılmasının istenmediği durumlar
Kolay demontaj gerektiren bağlantılar
Yardımcı tesisat sistemleri
Uygun basınç ve sıcaklık sınırları içerisindeki mekanik bağlantılar
Ancak dişli bağlantının uygunluğu yalnızca montaj kolaylığı üzerinden değerlendirilmemelidir. Akışkanın özellikleri, basınç, sıcaklık, titreşim, korozyon ve bakım koşulları da dikkate alınmalıdır.
Socket Weld mi, Dişli Fittings mi?
Bu sorunun tek bir cevabı yoktur. Doğru fittings seçimi, uygulamanın teknik gereksinimlerine göre yapılmalıdır.
1. Basınç ve sıcaklığı değerlendirin
Sistemin çalışma basıncı ve sıcaklığı ilk kontrol edilmesi gereken parametrelerdendir. Fittingsin basınç-sıcaklık değerleri, ilgili standarda ve üretici teknik dokümanlarına göre kontrol edilmelidir.
2. Boru çapını dikkate alın
Socket Weld ve dişli fittingsler özellikle küçük nominal çaplı sistemlerde yaygın olarak karşımıza çıkar. Ancak kullanılabilecek çap aralığı ürün standardına ve üreticiye göre değişebilir.
3. Bakım ihtiyacını belirleyin
Bağlantının ileride sökülmesi veya ekipmanın değiştirilmesi bekleniyorsa dişli fittings önemli bir avantaj sağlayabilir.
Buna karşılık bağlantının kalıcı olması isteniyorsa Socket Weld çözümü değerlendirilebilir.
4. Montaj koşullarını inceleyin
Sahada kaynak yapılması mümkün mü? Kaynak ekipmanı mevcut mu? Kaynakçı yeterliliği ve kalite kontrol prosedürleri sağlanabiliyor mu?
Eğer montaj koşulları kaynak için uygun değilse dişli bağlantı daha pratik bir alternatif olabilir.
5. Diş standardını mutlaka kontrol edin
Dişli fittings seçiminde yalnızca “1/2 inç fittings” gibi bir tanımlama yeterli değildir. Ürünün diş standardı ve bağlantı geometrisi de belirtilmelidir.
Yanlış diş standardına sahip iki parçanın zorlanarak birleştirilmesi, bağlantıda hasara ve sızıntıya yol açabilir.
Fittings Seçiminde Standartların Önemi
Endüstriyel fittings satın alırken ürünün yalnızca fotoğrafına veya nominal ölçüsüne bakmak doğru değildir. Standart, malzeme, basınç sınıfı, ölçü, bağlantı tipi ve üretici teknik dokümanları birlikte incelenmelidir.
ASME B16.11, Socket-Welding ve Threaded dövme fittingsleri aynı standardın kapsamında ele alır ve ürünler için rating, ölçü, tolerans, malzeme ve işaretleme gibi gereklilikler belirler.
Bu nedenle satın alma veya mühendislik aşamasında şu bilgilerin mümkün olduğunca net şekilde tanımlanması gerekir:
Fittings tipi
Nominal çap
Bağlantı tipi
Socket Weld veya threaded
Diş standardı
Malzeme
Basınç sınıfı
Çalışma sıcaklığı
İlgili ürün standardı
Gerekli test ve sertifikalar
Özellikle kritik endüstriyel uygulamalarda yalnızca ürünün “Socket Weld” veya “Threaded” olması yeterli bir teknik tanımlama değildir.
